RTA Renault Scenic 2: K9K, et 732 ou 734
Couples de serrage
|
vis du capteur de position d'arbre à cames 8 N.m |
vis du couvre-culasse (Presserrage) 5 N.m |
vis du couvre-culasse 11 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Déposer :
- le cache moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :

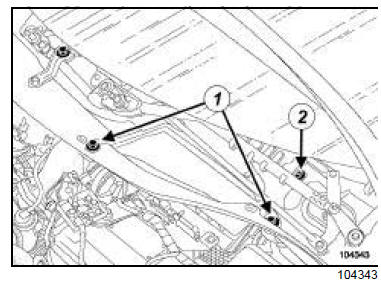

- les vis (1) de l'écran d'accès du filtre à air,
- l'écran d'accès du filtre à air,
- la vis (2) de la cloison de la boîte à eau.
- Déposer :

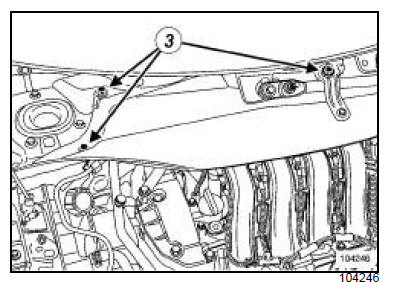

- les vis (3) de la cloison de la boîte à eau,
- la cloison de la boîte à eau.

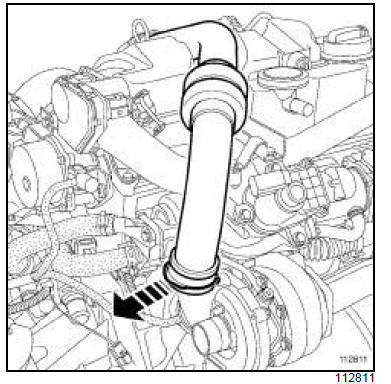

- Tirer l'agrafe du tuyau d'air sortie du turbocompresseur.

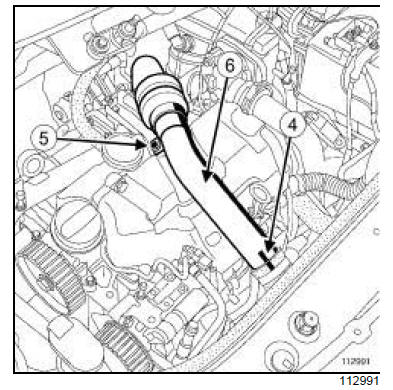

- Réaliser un marquage (4) entre le tuyau d'air sortie turbocompresseur et le tuyau d'air entrée échangeur air-air.
- Décoller le tuyau d'air entrée échangeur air-air du tuyau d'air sortie turbocompresseur.
- Déposer la vis (5) du tuyau d'air sortie turbocompresseur.
- Débrancher le tuyau d'air sortie turbocompresseur (6) .
- Débrancher le connecteur du capteur de position d'arbre à cames.
K9K, et 734
- Dégrafer le faisceau du capteur de position d'arbre à cames sur le protecteur de rampe d'injection.

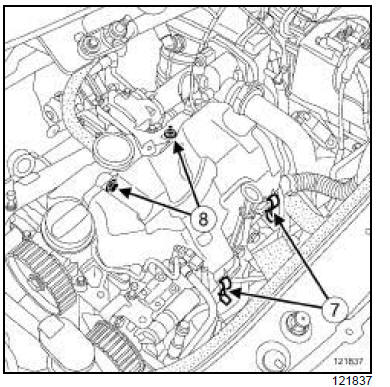

- Déclipper le couvercle du protecteur de rampe d'injection (7) .
- Déposer :
- la vis et l'écrou (8) du couvercle du protecteur de rampe d'injection,
- le couvercle du protecteur de rampe d'injection.

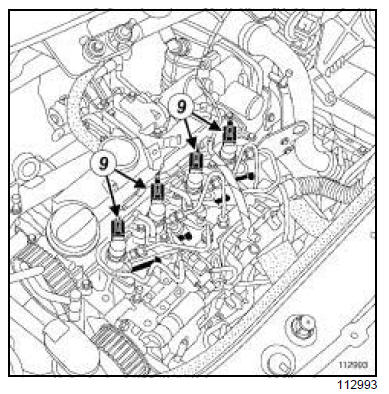

- Débrancher le connecteur (9) des injecteurs.
- Dégrafer :
- le faisceau des injecteurs du couvre-culasse,
- le tuyau de retour de gazole du couvre-culasse.
K9K, et 734
- Dégrafer le faisceau du capteur de température des gaz d'échappement de la patte du couvercle du protecteur de rampe d'injection.

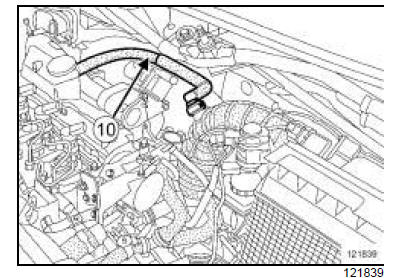

- Débrancher le tuyau de réaspiration des vapeurs d'huile (10) côté couvre-culasse.
- Déposer :

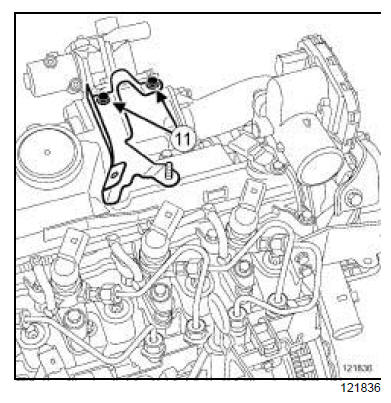

- les vis (11) de la patte du couvercle du protecteur de rampe d'injection,
- la patte du couvercle du protecteur de rampe d'injection,
- le volet d'admission d'air (voir 12A, Mélange carburé, Volet d'admission d'air : Dépose - Repose) ,
- la suspension pendulaire droite (voir 19D, Suspension moteur, Suspension pendulaire droite : Dépose - Repose) .

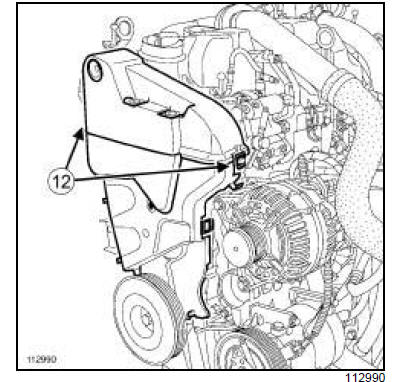

- Déclipper les languettes en (12) .
- Déposer le carter supérieur de distribution.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer :

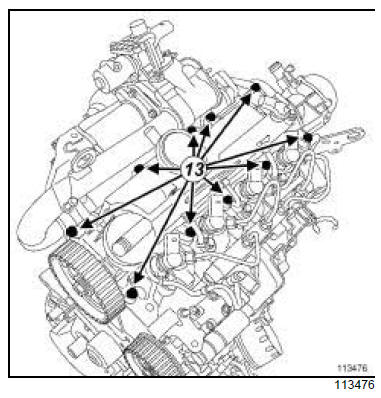

- les vis (13) du couvre-culasse,
- le couvre-culasse.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer le plan de joint du couvre-culasse.

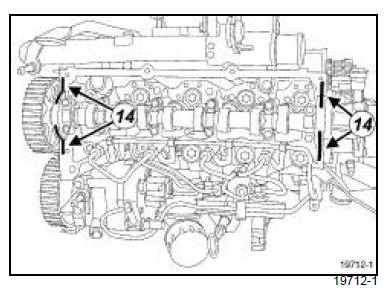

- Placer des cordons (14) de JOINT DE SILICONE ADHÉRENT (voir Véhicule : Pièces et ingrédients pour la réparation) (04B, Ingrédients - Produits) d'un diamètre de 2 mm.
En cas de remplacement du couvre-culasse
- Déposer :
- la vis du capteur de position d'arbre à cames,
- le capteur de position d'arbre à cames,
- le joint d'étanchéité du capteur de position d'arbre à cames.
- Reposer :
- le joint d'étanchéité neuf sur le capteur de position d'arbre à cames,
- le capteur de position d'arbre à cames sur le couvre- culasse neuf,
- la vis du capteur de position d'arbre à cames.
- Serrer au couple la vis du capteur de position d'arbre à cames (8 N.m).
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Mettre en place le joint du couvre-culasse neuf.
- Reposer le couvre-culasse.
- Visser sans serrer les vis du couvre-culasse.

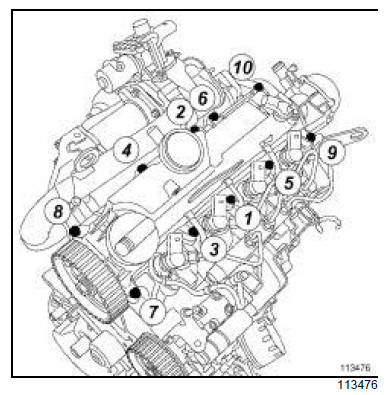

- Presserrer dans l'ordre et au couple les vis du couvre- culasse (Presserrage) (5 N.m).
- Serrer dans l'ordre et au couple les vis du couvreculasse (11 N.m).
III - ÉTAPE FINALE
- Reposer le carter supérieur de distribution.
- Clipper les languettes.
- Reposer :
- la suspension pendulaire droite (voir 19D, Suspension moteur, Suspension pendulaire droite : Dépose - Repose) ,
- le volet d'admission d'air (voir 12A, Mélange carburé, Volet d'admission d'air : Dépose - Repose) ,
- la patte du couvercle du protecteur de rampe d'injection,
- les vis de la patte du couvercle du protecteur de rampe d'injection.
- Brancher le tuyau de réaspiration des vapeurs d'huile côté couvre-culasse.
K9K, et 734
- Agrafer le faisceau du capteur de température des gaz d'échappement sur la patte du couvercle du protecteur de rampe d'injection.
- Agrafer :
- le tuyau de retour de gazole sur le couvre-culasse,
- le faisceau des injecteurs sur le couvre-culasse.
- Brancher le connecteur des injecteurs.
- Reposer :
- le couvercle du protecteur de rampe d'injection,
- la vis et l'écrou du couvercle du protecteur de rampe d'injection.
- Clipper le couvercle du protecteur de rampe d'injection.
- Brancher le connecteur du capteur de position d'arbre à cames.
K9K, et 734
- Agrafer le faisceau du capteur de position d'arbre à cames sur le protecteur de rampe d'injection.
- Pousser l'agrafe du tuyau d'air sortie du turbocompresseur.
- Brancher le tuyau d'air sortie turbocompresseur en alignant les repères.
- Reposer :
- la vis du tuyau d'air sortie turbocompresseur,
- la cloison de la boîte à eau,
- les vis de la cloison de la boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- le cache moteur.
