RTA Renault Scenic 2: M9R, et 724
Matériel indispensable |
outil de diagnostic |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 364, 02A, Moyen de levage).
- Déposer le cache moteur.
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 364, 80A, Batterie).
- Déposer :
- les vis du protecteur sous moteur,
- le protecteur sous moteur.
- Déposer :
- les écrous (1) de la traverse inférieure de renfort,
- la traverse inférieure de renfort.
- Ecarter la pompe à eau électrique de son support.
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer les écrous (2) du silentbloc sur le berceau
- Déposer les écrous (3) de la bride d'échappement entre le flexible de liaison et le précatalyseur.
- Déposer l'écrou clip (4) de l'écran thermique du filtre à particules.
- Ecarter l'écran thermique du filtre à particules.
- Débrancher :
- le connecteur (5) du capteur de température amont,
- le connecteur (6) du capteur de température aval,
- le connecteur du capteur de pression de filtre à particules (7) .
- Déclipper de son support :
- le connecteur du capteur de température amont,
- le connecteur du capteur de température aval.
- Déposer :
- l'écrou (8) de la patte sur la crémaillère de direction,
- l'écrou (9) du capteur de pression de filtre à particules.
- Déclipper le connecteur du capteur de pression de filtre à particules de son support.
- Dégrafer :
- le tuyau de prise de pression aval de l'écran thermique du filtre à particules en (10) ,
- le tuyau de prise de température aval de l'écran thermique du filtre à particules en (10) .
- Passer les tuyaux dans le compartiment moteur en les laissant solidaires du capteur de pression.

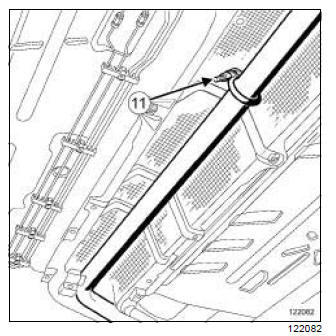

- Déposer le collier (11) entre le filtre à particules et le tube de liaison.
- Ecarter le filtre à particules du tube intermédiaire.
- Déposer :
- l'ensemble " filtre à particules - flexible de liaison - capteurs de pression - capteurs de température " ,
- le joint entre le flexible de liaison et la catalyseur.
- Déposer de l'ensemble filtre à particules :
- le capteur de pression aval du filtre à particules (voir 19B, Echappement, Capteur de pression de filtre à particules : Dépose - Repose)
- le capteur de température aval du filtre à particules (voir 19B, Echappement, Capteurs de température de filtre à particules : Dépose - Repose)
- le flexible de liaison (voir 19B, Echappement, Flexible de liaison : Dépose - Repose)
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer les faces d'appui :
- du flexible de liaison et du filtre à particules,
- du catalyseur et du flexible de liaison.
- Remplacer impérativement :
- le joint d'étanchéité entre le flexible de liaison et le filtre à particules,
- le joint d'étanchéité entre le flexible de liaison et le précatalyseur.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Filtre à particules déposé, reposer :
- le flexible de liaison avec un joint neuf (voir 19B, Echappement, Flexible de liaison : Dépose - Repose)
- le capteur de température aval du filtre à particules (voir 19B, Echappement, Capteurs de température de filtre à particules : Dépose - Repose)
- le capteur de pression aval du filtre à particules (voir 19B, Echappement, Capteur de pression de filtre à particules : Dépose - Repose)
- Reposer :
- le joint entre le flexible de liaison et la catalyseur,
- l'ensemble " filtre à particules - flexible de liaison - capteurs de pression - capteurs de température " .
- Mettre en place le filtre à particules sur le tube intermédiaire.
- Reposer le collier entre le filtre à particules et le tube intermédiaire.
- Passer le tuyau de prise de température aval du filtre à particules et le tuyau de prise de pression aval du filtre à particules derrière l'écran thermique.
- Agrafer :
- le tuyau de prise de température aval sur l'écran thermique du filtre à particules,
- le tuyau de prise de pression aval sur l'écran thermique du filtre à particules.
- Clipper le connecteur du capteur de pression de filtre à particules sur son support.
- Reposer :
- l'écrou du capteur de pression de filtre à particules,
- l'écrou de la patte sur la crémaillère de direction.
- Déclipper sur son support :
- le connecteur du capteur de température aval,
- le connecteur du capteur de température amont.
- Brancher :
- le connecteur du capteur de pression de filtre à particules,
- le connecteur du capteur de température aval,
- le connecteur du capteur de température amont.
- Mettre en place l'écran thermique du filtre à particules.
- Reposer :
- l'écrou clip de l'écran thermique du filtre à particules,
- les écrous de la bride d'échappement entre le flexible de liaison et le précatalyseur,
- les écrous du silentbloc sur le berceau.
III - ÉTAPE FINALE
- Mettre en place la pompe à eau électrique sur son support.
- Reposer :
- la traverse inférieure de renfort,
- les écrous de la traverse inférieure de renfort.
- le protecteur sous moteur,
- les vis du protecteur sous moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 364, 80A, Batterie).
- Reposer le cache moteur.
- Avant de redémarrer le moteur, effacer à l'aide de l'outil de diagnostic les défauts éventuellement mémorisés par le calculateur d'injection.
- Pour réinitialiser les paramètres du filtre à particules (voir Diagnostic - Remplacement des organes) (MR 366, 13B, Injection diesel).
