RTA Renault Scenic 2: K9K, et 734
Matériel indispensable |
outil de diagnostic |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer le protecteur sous moteur.
Capteur de température en amont du catalyseur
- Déposer le filtre à particules (voir 19B, Echappement, Filtre à particules : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
1 - Capteur de température en amont du catalyseur
- Déposer le capteur de température en amont du catalyseur de son adaptateur vissé sur la ligne d'échappement.
2 - Capteur de température en amont du filtre à particules

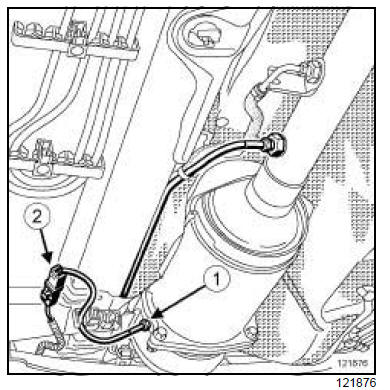

- Déposer le capteur de température (1) en amont du filtre à particules.
- Dégrafer le connecteur (2) du capteur de température en amont du filtre à particules de l'écran thermique.
- Débrancher le connecteur (2) du capteur de température en amont du filtre à particules.
- Déposer le capteur de température en amont du filtre à particules.
3 - Capteur de température en aval du filtre à particules
- Déposer le capteur de température (3) en aval du filtre à particules de son adaptateur (4) vissé sur la ligne d'échappement.
- Déposer les agrafes (5) de l'écran thermique
- Ecarter l'écran thermique.
- Dégrafer l'ensemble " faisceau électrique du capteur de température en aval du filtre à particules - tuyau de prise de pression aval " (6) de l'écran thermique en agissant sur les agrafes (7) .
- Ecarter l'ensemble " faisceau électrique du capteur de température en aval du filtre à particules - tuyau de prise de pression aval " de l'écran thermique.
- Dégrafer le faisceau éléctrique du capteur de température en aval du filtre à particules du tuyau de prise de pression aval en agissant sur les agrafes (7) .
- Débrancher le connecteur mâle (8) du capteur de température en aval du filtre à particules.
- Dégrafer le connecteur femelle du capteur de température en aval du filtre à particules de la patte de maintien.
- Déposer le capteur de température en aval du filtre à particules.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Enduire le filetage du capteur de température d'ANTIGRIPPANT CUIVRE ou de LUBRIFIANT CUIVRE ALUMINIUM (voir Véhicule : Pièces et ingrédients pour la réparation) (MR 370, 04B, Ingrédients - Produits).
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
1 - Capteur de température en amont du catalyseur
- Reposer le capteur de température en amont du catalyseur sur son adaptateur vissé sur la ligne d'échappement.
2 - Capteur de température en amont du filtre à particules
- Reposer le capteur de température en amont du filtre à particules.
- Brancher le connecteur du capteur de température en amont du filtre à particules.
- Agrafer le connecteur du capteur de température en amont du filtre à particules sur l'écran thermique.
3 - Capteur de température en aval du filtre à particules
- Agrafer le connecteur femelle du capteur de température en aval du filtre à particules sur la patte de maintien.
- Brancher le connecteur mâle du capteur de température en aval du filtre à particules.
- Agrafer le faisceau électrique du capteur de température en aval du filtre à particules au tuyau de prise de pression aval.
- Mettre en place l'ensemble " faisceau électrique du capteur de température en aval du filtre à particules - tuyau de prise de pression aval " derrière l'écran thermique.
- Agrafer l'ensemble " faisceau électrique du capteur de température en aval du filtre à particules - tuyau de prise de pression aval " sur l'écran thermique.
- Mettre en place l'écran thermique.
- Reposer les agrafes de l'écran thermique.
- Reposer le capteur de température en aval du filtre à particules sur son adaptateur vissé sur la ligne d'échappement.
III - ÉTAPE FINALE
1 - Capteur de température en amont du catalyseur
- Reposer le filtre à particules (voir 19B, Echappement, Filtre à particules : Dépose - Repose)
- Reposer le protecteur sous moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Avant de démarrer le moteur, effacer à l'aide de l'outil de diagnostic les défauts éventuellement mémorisés par le calculateur d'injection.
- En cas de remplacement du filtre à particules, réinitialiser les paramètres du filtre à particules (voir Diagnostic - Remplacement des organes) (MR 372, 13B, Injection diesel).
2 - Tous les autres capteurs
- Reposer le protecteur sous moteur.
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Avant de démarrer le moteur, effacer à l'aide de l'outil de diagnostic les défauts éventuellement mémorisés par le calculateur d'injection.
