RTA Renault Scenic 2: JH3 ou JR5 ou ND0 ou PK4, et Direction a droite
Outillage spécialisé indispensable |
Emb. 1797 Douille de 24 mm pour dépose - repose émetteur embrayage |
Couples de serrage |
écrous de platine du pédalier de débrayage 21 N.m |
DÉPOSE
PK4
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le cache du moteur,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les deux vis de fixation (1) de l'écran d'accès filtre à air,
- l'écran d'accès filtre à air,
- la vis de fixation (2) de la cloison de boîte à eau.
- Déposer :
- les vis de fixation (3) de la cloison de boîte à eau,
- la cloison de boîte à eau,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le bac de la batterie avec le calculateur d'injection,
- le boîtier de filtre à air (voir Boîtier de filtre à air : Dépose - Repose) (MR 370, 12A, Mélange carburé).
- Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur à l'aide d'une seringue.
JH3 ou JR5

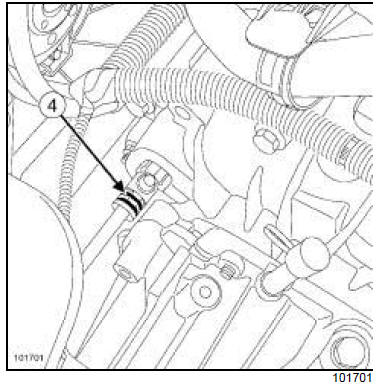

- Soulever l'agrafe (4) .
- Tirer d'un cran la canalisation de la commande d'embrayage.
ND0
- Appuyer sur l'agrafe (5) avec la main tout en tirant sur le tuyau.
- Tirer d'un cran la canalisation de la commande d'embrayage
PK4
- Déposer :
- le protecteur sous moteur,
- le bouchon de purge (6) .
- Tourner dans le sens antihoraire l'extrémité (7) du cylindre récepteur jusqu'à sa butée.
- Raccorder un tuyau transparent à l'orifice de purge relié à un récipient vide placé en-dessous de l'orifice de purge.
- Placer un chiffon sous l'orifice de purge.
- Actionner la pédale à la main (pour vider l'émetteur et la canalisation).
- Déposer le contacteur gris (8) de début de course en effectuant un quart de tour (voir 37A, Commandes d'éléments mécaniques, Capteur de position de pédale d'embrayage : Dépose - Repose)
- Débrancher le connecteur du contacteur (8) .
- Déposer le contacteur vert (9) de fin de course en effectuant un quart de tour (voir 37A, Commandes d'éléments mécaniques, Contacteur de stop : Dépose - Repose)
- Débrancher le connecteur du contacteur (9) .
- Placer un chiffon sous l'émetteur.
- Retirer les agrafes des raccords sur l'émetteur (10) .
- Désaccoupler les canalisations.
- Placer des bouchons sur les orifices.
- Retirer la rotule de l'émetteur d'embrayage de la pédale.
- Retirer les quatre écrous de l'ensemble " pédalier "
- Extraire l'ensemble " pédalier - émetteur " .
- Déposer l'émetteur du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonnette) à l'aide de l'outil (Emb. 1797).
REPOSE
- Vérifier visuellement l'état des joints.
- Procéder dans l'ordre inverse de la dépose.
- Serrer au couple les écrous de platine du pédalier de débrayage (21 N.m).
- Effectuer la purge de la commande d'embrayage (voir 37A, Commandes d'éléments mécaniques, Circuit d'embrayage : Purge)
- Vérifier le bon fonctionnement du système d'embrayage.
- Régler et reposer :
- le contacteur de stop (voir 37A, Commandes d'éléments mécaniques, Contacteur de stop : Dépose - Repose)
- le contacteur d'embrayage (voir 37A, Commandes d'éléments mécaniques, Capteur de position de pédale d'embrayage : Dépose - Repose)
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
