RTA Renault Scenic 2: F9Q, et 803
Outillage spécialisé indispensable |
Mot. 1390 Support pour dépose - repose groupe motopropulseur. |
Matériel indispensable |
station de charge de gaz réfrigérant |
Couples de serrage |
écrous de la bride de liaison entre le précatalyseur et le filtre à particules 21 N.m |
vis inférieures de la façade avant 44 N.m |
vis supérieures de la façade avant 21 N.m |
vis de la pompe à eau électrique 21 N.m |
collier du tuyau d'air entrée échangeur air-air 5.5 N.m |
collier du tuyau d'air entrée échangeur air-air 5,5 N.m |
DÉPOSE
ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyen de levage).
- Déposer :
- les caches moteur,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- les roues avant (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et Pneumatiques),
- la partie avant des écrans de passage de roue droit et gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protection extérieurs),
- les vis du protecteur sous moteur,
- le protecteur sous moteur.
- Vidanger :
- le moteur (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
- le circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air).
- Déposer la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les vis de l'écran d'accès du filtre à air (1) ,
- l'écran d'accès du filtre à air,
- la vis de la cloison de boîte à eau (2) .
- Déposer :

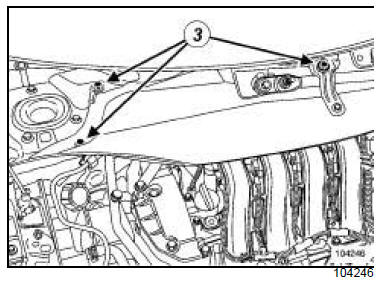

- les vis de la cloison de boîte à eau (3) ,
- la cloison de boîte à eau.
- Déposer :
- les vis du couvercle de l'unité de servitude moteur (4) ,
- le couvercle de l'unité de servitude moteur (5) .
- Vidanger le circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
- Nettoyer le circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) .
- Déposer le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Débrancher les connecteurs de l'unité de servitude moteur (6) .
- Dégrafer le câble d'ouverture de capot avant (7) .
- Déposer :
- les agrafes de la façade avant (8) ,
- les vis supérieures de la façade avant (9) .
- Déposer :
- les vis inférieures de la façade avant (10) ,
- la façade avant.
- Desserrer le collier du tuyau d'air sortie échangeur air-air.
- Débrancher :
- le tuyau d'air sortie échangeur air-air (11) ,
- le connecteur (12) de la résistance du groupe motoventilateur,
- la Durit supérieure du radiateur de refroidissement, à l'aide de l'outilouou,
- le connecteur du groupe motoventilateur.
- Dégrafer le faisceau du groupe motoventilateur.
- Débrancher les Durits du vase d'expansion du radiateur de refroidissement (13) à l'aide de l'outilouou.
- Débrancher le connecteur (14) du capteur de pression sur le tuyau de liaison condenseur - évaporateur.
- Dégrafer le faisceau du capteur de pression sur le groupe motoventilateur de refroidissement moteur.
- Déposer :
- la vis du tuyau de liaison condenseur - évaporateur côté condenseur (15) ,
- la vis du tuyau de liaison compresseur - condenseur côté condenseur (16) ,
- la vis du tuyau de liaison bouteille déshydratante - compresseur côté bouteille déshydratante (17) .
- Débrancher :
- le tuyau de liaison condenseur - évaporateur côté condenseur,
- le tuyau de liaison compresseur - condenseur côté condenseur,
- le tuyau de liaison bouteille déshydratante - compresseur côté bouteille déshydratante.
- Desserrer le collier du tuyau d'air entrée échangeur air-air (18) .
- Débrancher le tuyau d'air entrée échangeur air-air (19) .
- Déposer :
- l'ensemble " radiateur de refroidissement - groupe motoventilateur de refroidissement moteur " (voir 19A, Refroidissement, Radiateur de refroidissement : Dépose - Repose) ,
- la vis de la pompe à eau électrique (20) .
- Ecarter la pompe à eau électrique (21) .
- Déposer la traverse support radiateur (voir Traverse support radiateur : Dépose - Repose) (MR 371, 41A, Structure inférieure avant).
- Déposer :
- le tuyau d'arrivée (22) de carburant,
- le tuyau de retour (23) de carburant.
- Placer des bouchons de propreté sur les orifices.
- Débrancher le connecteur (24) du capteur de présence d'eau.
- Déposer :
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose) .
- Déposer la vis de l'unité de servitude moteur (25) .
- Ecarter boîtier de servitude moteur.
- Déposer le support de l'unité de servitude moteur (26) .
- Déposer :
- le porte-fusibles (27) ,
- le porte-relais (28) .
- Débrancher les connecteurs de l'unité de servitude moteur (29) .
- Débrancher :
- le connecteur du boîtier pré-postchauffage (30) ,
- le connecteur du calculateur de boîte de vitesses automatique (31) .
- Déposer l'écrou de la tresse de masse sur la caisse (32) .
- Ecarter la tresse de masse sur la caisse (33) .
- Débrancher le connecteur du tuyau d'assistance de freinage de la pompe à vide (34) .
- Ecarter les Durits de radiateur de chauffage (35) du côté boîtier d'eau à l'aide de l'outilouou.
- Déclipper le câble de commande de vitesses sur la boîte de vitesses au niveau :
- de la rotule d'ancrage à l'aide d'une clé à fourche (36) ,
- de l'arrêt de gaine (37) .
- Ecarter le câble de commande de vitesses sur la boîte de vitesses.
- Déposer :
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions).
- Déposer :
- les écrous de la bride de liaison entre le précatalyseur et le filtre à particules (38) ,
- les vis de la biellette de reprise de couple inférieure,
- la biellette de reprise de couple inférieure.
- Débrancher :
- les connecteurs des sondes de température du filtre à particules (39) ,
- le connecteur du capteur de pression du filtre à particules (40) .
- Mettre en appui l'ensemble " moteur - boîte de vitesses " sur les repères du moteur à l'aide de l'outil (Mot. 1390).
- Repérer le support pendulaire moteur par rapport à la carrosserie.
- Déposer :
- les vis de la biellette de reprise de couple supérieure (41) ,
- la biellette de reprise de couple supérieure,
- les vis de la suspension pendulaire droite (42) et (43) ,
- la suspension pendulaire droite.
- Desserrer les écrous du tampon élastique du support pendulaire gauche (44) .
- Déposer l'écrou de la suspension pendulaire gauche (45) .
- Lever le véhicule en décalant le moteur vers l'avant.
- Déposer l'ensemble " moteur - boîte de vitesses " .
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- En cas de remplacement du moteur (voir NT 3652A, Moteur Diesel Haute Pression - Rampe Commune 4 cylindres Fonte, 10A, Ensemble moteur et bas moteur, Echange Standard).
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Positionner l'ensemble " moteur - boite de vitesses " dans le véhicule.
- Reposer :
- la suspension pendulaire droite,
- les vis de la suspension pendulaire droite,
- l'écrou de la suspension pendulaire gauche,
- les écrous du tampon élastique du support pendulaire gauche.
- Serrer aux couples les vis et les écrous des suspensions pendulaires gauche et droite (voir 19D, Suspension moteur, Suspension pendulaire: Couple de serrage) .
- Reposer :
- la biellette de reprise de couple supérieure,
- les vis de la biellette de reprise de couple supérieure.
- Serrer aux couples les vis de la biellette de reprise de couple supérieure (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage) .
- Ecarter l'outil (Mot. 1390).
III - ÉTAPE FINALE
- Brancher :
- le connecteur du capteur de pression du filtre à particules,
- le connecteur des sondes de température du filtre à particules.
- Reposer :
- la biellette de reprise de couple inférieure,
- les vis de la biellette de reprise de couple inférieure.
- Serrer aux couples les vis de la biellette de reprise de couple inférieure (voir 19D, Suspension moteur, Suspension pendulaire : Couple de serrage) .
- Reposer les écrous de la bride de liaison entre le précatalyseur et le filtre à particules.
- Serrer aux couples les écrous de la bride de liaison entre le précatalyseur et le filtre à particules (21 N.m).
- Reposer :
- la transmission avant gauche (voir Transmission de roue avant gauche : Dépose - Repose) (MR 370, 29A, Transmissions),
- la transmission avant droite (voir Transmission de roue avant droite : Dépose - Repose) (MR 370, 29A, Transmissions).
- Mettre en place le câble de commande de vitesses sur la boîte de vitesses au niveau :
- de l'arrêt de gaine,
- de la rotule d'ancrage.
- Brancher les Durits du radiateur de chauffage sur le boîtier de sortie d'eau.
- Mettre en place les colliers des Durits du radiateur de chauffage à l'aide de l'outilouou.
- Brancher le connecteur du tuyau d'assistance de freinage de la pompe à vide.
- Reposer :
- la tresse de masse sur la caisse,
- l'écrou de tresse de masse.
- Brancher :
- le connecteur du calculateur de la boîte de vitesses automatique,
- le connecteur du boîtier de pré-postchauffage.
- Reposer :
- la façade avant,
- les vis supérieures de la façade avant,
- les vis inférieures de la façade avant.
- Serrer aux couples :
- les vis inférieures de la façade avant (44 N.m) ,
- les vis supérieures de la façade avant (21 N.m).
- Reposer les agrafes de la façade avant.
- Agrafer le câble d'ouverture de capot avant.
- Brancher les connecteurs de l'unité de servitude moteur.
- Reposer :
- le porte-relais,
- le porte-fusibles,
- le support de l'unité de servitude moteur,
- l'unité de servitude moteur,
- la vis de l'unité de servitude moteur,
- le couvercle de l'unité de servitude moteur,
- les vis du couvercle de l'unité de servitude moteur,
- le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose) ,
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Brancher le connecteur du capteur de présence d'eau.
- Déposer les bouchons de propreté.
- Reposer :
- le tuyau de retour de carburant,
- le tuyau d'arrivée de carburant,
- la traverse support radiateur (voir Traverse support radiateur : Dépose - Repose) (MR 371, 41A, Structure inférieure avant),
- la pompe à eau électrique,
- la vis de la pompe à eau électrique.
- Serrer au couple la vis de la pompe à eau électrique (21 N.m).
- Reposer :
- l'ensemble " radiateur de refroidissement - groupe motoventilateur de refroidissement moteur " (voir 1 9 A , Refroidissement, Radiateur de refroidissement : Dépose - Repose) ,
- le tuyau d'air sortie échangeur air-air.
- Serrer au couple le collier du tuyau d'air entrée échangeur air-air (5.5 N.m).
- Brancher :
- le tuyau de liaison condenseur - évaporateur côté condenseur,
- le tuyau de liaison compresseur - condenseur côté condenseur,
- le tuyau de liaison bouteille déshydratante - compresseur côté bouteille déshydratante.
- Reposer :
- la vis du tuyau de liaison condenseur - évaporateur côté condenseur,
- la vis du tuyau de liaison compresseur - condenseur côté condenseur,
- la vis du tuyau de liaison bouteille déshydratante - compresseur côté bouteille déshydratante.
- Brancher :
- le connecteur du capteur de pression sur le tuyau de liaison condenseur - évaporateur,
- la Durit du vase d'expansion du radiateur de refroidissement.
- Agrafer le faisceau du capteur de pression sur le groupe motoventilateur de refroidissement moteur.
- Mettre en place le collier des Durits du vase d'expansion du radiateur de refroidissement à l'aide de l'outilou.
- Brancher :
- la Durit supérieure du radiateur de refroidissement, à l'aide de l'outilou,
- le tuyau d'air entrée échangeur air-air.
- Mettre en place le collier de la Durit supérieure du radiateur de refroidissement à l'aide de l'outilou.
- Serrer au couple le collier du tuyau d'air entrée échangeur air-air (5,5 N.m).
- Brancher :
- le connecteur du groupe motoventilateur,
- le connecteur de la résistance du groupe motoventilateur.
- Agrafer le faisceau du groupe motoventilateur.
- Reposer :
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- la cloison de boîte à eau,
- les vis de la cloison de boîte à eau,
- l'écran d'accès du filtre à air,
- les vis de l'écran d'accès du filtre à air,
- la grille d'auvent (voir Grille d'auvent : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- les caches moteur,
- la partie avant des écrans de passage de roue droit et gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protection extérieurs),
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie), - les roues avant (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et Pneumatiques), - le protecteur sous moteur, - les vis du protecteur sous moteur.
- Effectuer :
- le remplissage du moteur (voir 10A, Ensemble moteur et bas moteur, Huile moteur : Vidange - Remplissage) ,
- le remplissage du circuit de refroidissement moteur (voir 19A, Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- la purge du circuit de refroidissement moteur (voir 1 9 A , Refroidissement, Circuit de refroidissement : Vidange - Remplissage) ,
- le remplissage du circuit de fluide réfrigérant à l'aide de l'outil station de charge de gaz réfrigérant (voir Circuit de fluide réfrigérant : Vidange - Remplissage) (MR 370, 62A, Conditionnement d'air),
- le réglage des projecteurs (voir Projecteur halogène : Réglage) (MR 370, 80B, Projecteurs avant) ou (voir Projecteurs au xénon : Réglage) (MR 370, 80C, Lampes au xénon).
M9R, et 700
Outillage spécialisé indispensable Car. 1363 Jeu de leviers de dégarnissage. Mot. 1448 Pince à distance pour colliers élastiques. ...M9R, et 721 ou 722
Outillage spécialisé indispensable Mot. 1448 Pince à distance pour colliers élastiques. Matériel indispensable ...D'autres materiaux:
Feux arrière (remplacement des lampes)
Feux de direction/feux de position et de stop
Après ouverture du coffre, retirez les vis 1.
Lors du remplacement d’une ampoule, ne touchez pas au
circuit électrique situé sur le porte-lampe A.
Risque de
détérioration du feu.
De l’extérieur, dégagez le bloc fe ...
F9Q, et 803 ou 804 ou 816 ou 818
Outillage spécialisé indispensable
Mot. 1672 Support moteur inférieur.
Matériel indispensable
grue d'atelier
équilibreur de charge
bac d'épreuve de culasse
outil de diagnostic
...
Venturi : Dépose - Repose
K9K, et 722 ou 728
Matériel indispensable
outil de diagnostic
clé dynamométrique
Couples de serrage
vis de fixation du venturi 5,5 N.m
vis de fixation de cache
batterie
4 N.m
IMP ...
