RTA Renault Scenic 2: Evaporateur : Dépose - Repose
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Déposer le boîtier répartiteur (voir 61A, Chauffage, Boîtier répartiteur : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE

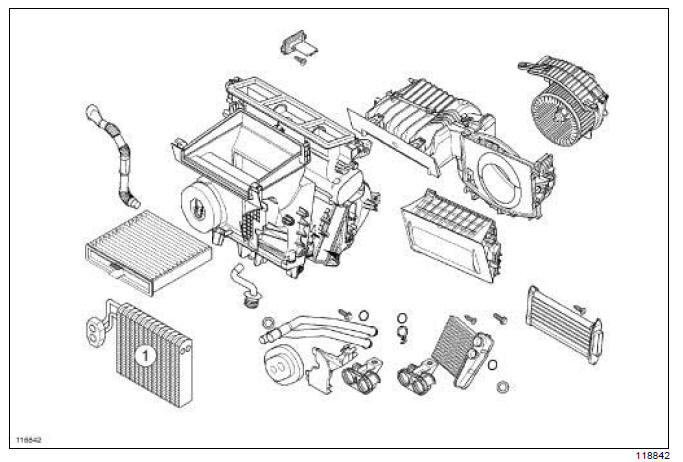

- Extraire l'évaporateur (1) du boîtier répartiteur.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Mettre en place l'évaporateur dans le boîtier répartiteur.
II - ÉTAPE FINALE
- Reposer le boîtier répartiteur (voir 61A, Chauffage, Boîtier répartiteur : Dépose - Repose)
