RTA Renault Scenic 2: Phase documentaire 2
Matériel indispensable |
appareil de contrôle et réglage des projecteurs |
RÉGLAGE
I - ÉTAPE DE PRÉPARATION AU RÉGLAGE
- Effectuer les opérations nécessaires avant le réglage des projecteurs au xénon (voir Diagnostic - Remplacement des organes) (MR 372, 80B, Projecteurs avant).
- Déposer :

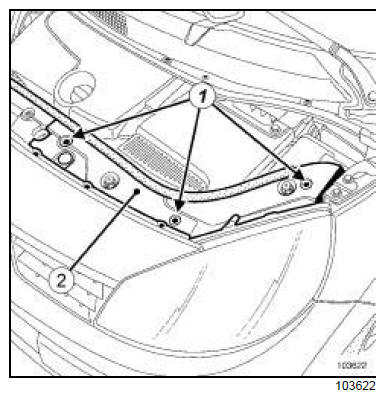

- les rivets plastique (1) des enjoliveurs,
- les enjoliveurs (2) .
- Ne pas serrer le frein de parking.
- Contrôler et mettre à la pression préconisée les pneumatiques (voir Pression de gonflage : Identification) (MR 370, 35A, Roues et pneumatiques).
- Ouvrir le capot moteur.
- S'assurer :
- que le coffre du véhicule soit vide,
- que les projecteurs soient propres.
- Allumer les feux de croisement.
II - ÉTAPE DE CONTRÔLE
- Placer un appareil de contrôle et réglage des projecteurs devant le véhicule et le régler à -1,3%.
- Contrôler à l'aide de l'outil appareil de contrôle et réglage des projecteurs le réglage des projecteurs avant (voir notice d'utilisation de l'appareil).
III - ÉTAPE DE RÉGLAGE DE LA PIÈCE ÉTUDIÉE
- Pour faciliter l'accès à la vis de réglage latéral utiliser l'outil illustré ci-dessus.
- Actionner :
- la vis (3) de l'actionneur de réglage en site pour le réglage vertical,
- l'outil (4) sur la vis de réglage latéral.
IV - ÉTAPE FINALE
- Reposer :
- les rivets plastique des enjoliveurs,
- les enjoliveurs.
- Fermer le capot moteur.
