RTA Renault Scenic 2: M9R, et 724
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 364, 02A, Moyen de levage).
- Déposer :
- les vis du protecteur sous moteur,
- le protecteur sous moteur.
- Déposer :
- les écrous (1) de la traverse inférieure de renfort,
- la traverse inférieure de renfort.

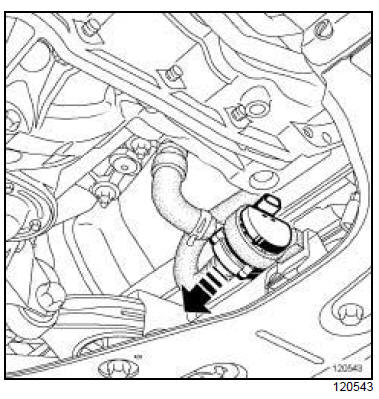

- Ecarter la pompe à eau électrique de son support.
- Déposer le filtre à particules (voir 19B, Echappement, Filtre à particules : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer du flexible de liaison :
- le capteur de pression (2) de filtre à particules (voir 19B, Echappement, Capteur de pression de filtre à particules : Dépose - Repose)
- le capteur de température (3) de filtre à particules (voir 19B, Echappement, Capteurs de température de filtre à particules : Dépose - Repose)
- Déposer :
- les écrous (2) du flexible de liaison,
- le flexible de liaison,
- le joint entre le filtre à particules et le flexible de liaison.
REPOSE
I - ÉTAPE DE PRÉPARATION À LA REPOSE
- Nettoyer impérativement et consciencieusement les faces d'appui de la bride d'échappement entre le flexible d'échappement et le précatalyseur ainsi que les faces d'appui entre le flexible de liaison et le catalyseur à l'aide d' un tampon de dépolissage.
- Dégraisser les faces d'appui à l'aide de dégraissant et de chiffons propres.
- Remplacer impérativement le joint entre le filtre à particules et le flexible de liaison.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
- Reposer :
- le joint neuf entre le filtre à particules et le flexible de liaison,
- le flexible de liaison,
- les écrous du flexible de liaison.
- Reposer sur le flexible de liaison :
- le capteur de température de filtre à particules (voir 19B, Echappement, Capteurs de température de filtre à particules : Dépose - Repose)
- le capteur de pression de filtre à particules (voir 19B, Echappement, Capteur de pression de filtre à particules : Dépose - Repose)
III - ÉTAPE FINALE
- Reposer le filtre à particules (voir 19B, Echappement, Filtre à particules : Dépose - Repose)
- Mettre en place la pompe à eau électrique sur son support.
- Reposer :
- la traverse inférieure de renfort,
- les écrous de la traverse inférieure de renfort,
- le protecteur sous moteur,
- les vis du protecteur sous moteur.
