RTA Renault Scenic 2: M9R, et 700, et PK4
Outillage spécialisé indispensable |
Bvi. 1774 Outil de mise en place joint de transmission droite. |
Bvi. 1719 Outil de mise en place du joint de sortie de différentiel côté gauche |
Bvi. 1419 Outil de mise en place cage de roulements dans carter. |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Déposer :
- la transmission avant droite (voir 29A, Transmissions, Transmission de roue avant droite : Dépose - Repose) ,
- la transmission avant gauche (voir 29A, Transmissions, Transmission de roue avant gauche : Dépose - Repose)
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
CÔTÉ DROIT
- Déposer la bague de protection (1) sur la transmission.
III - ÉTAPE DE DÉPOSE DE LA PIÈCE CÔTÉ GAUCHE
- Extraire le joint à l'aide d'un tournevis en prenant soin de ne pas abîmer le carter.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE CÔTÉ DROIT
- Reposer le joint droit à l'aide de l'outil (Bvi. 1774) (1)
- Nettoyer l'arbre de transmission à l'aide de dégraissant.
- Faire coulisser la bague de protection (2) et la clipper à la transmission.
II - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
CÔTÉ GAUCHE

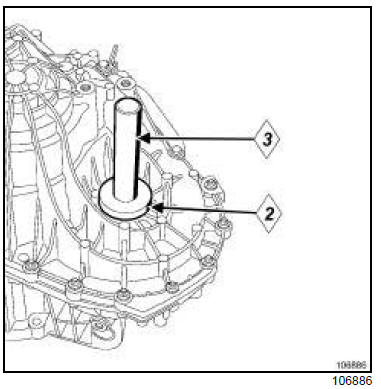

- Reposer le joint gauche à l'aide de l'outil (Bvi. 1719) (2) et (Bvi. 1419) (3) .
III - ÉTAPE FINALE
- Reposer :
- la transmission avant gauche (voir 29A, Transmissions, Transmission de roue avant gauche : Dépose - Repose)
- la transmission avant droite (voir 29A, Transmissions, Transmission de roue avant droite : Dépose - Repose)
- Effectuer le remplissage de la boîte de vitesses (voir 21A, Boîte de vitesses mécanique, Huiles de boîte de vitesses mécanique : Vidange - Remplissage)
