RTA Renault Scenic 2: M9R
Couples de serrage |
vis du support pendulaire gauche sur la caisse 62 N.m |
écrous du tampon élastique de la suspension pendulaire 62 N.m |
vis de la suspension pendulaire sur la boîte de vitesses 105 N.m |
écrou de la suspension pendulaire gauche 62 N.m |
vis inférieures de la façade avant 44 N.m |
vis supérieures de la façade avant 21 N.m |
vis du renfort latéral 21 N.m |
DÉPOSE
I - ÉTAPE DE PRÉPARATION À LA DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes (voir Véhicule : Remorquage et levage) (MR 370, 02A, Moyens de levage).
- Déposer :
- les protecteurs du moteur,
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- le protecteur sous moteur,
- la roue avant gauche (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- l'écran de passage de roue avant gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déposer :
- les vis du renfort latéral gauche,
- le renfort latéral gauche (1) ,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- Déclipper l'écope d'entrée d'air (2) .
- Déposer :
- les vis (3) du couvercle de l'unité de servitude moteur,
- le couvercle de l'unité de servitude moteur.
- Débrancher les connecteurs (4) de l'unité de l'unité de servitude moteur.
- Dégrafer le câble d'ouverture de capot avant (5) .
- Déposer :
- les agrafes (6) ,
- les vis supérieures (7) de la façade avant.
- Débrancher les tuyaux de lave-vitre.
- Déposer :
- les vis inférieures (8) de la façade avant,
- la façade avant,
- le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose)
- Mettre en place l'outilau niveau de la boîte de vitesses sur les tampons (9) et (10) .
II - ÉTAPE DE DÉPOSE DE LA PIÈCE ÉTUDIÉE
- Déposer l'écrou (11) de la suspension pendulaire gauche.
M9R, et 700 ou 722
- Déposer :
- les vis (12) de la suspension pendulaire de la boîte de vitesses,
- la suspension pendulaire de la boîte de vitesses.
M9R, et 721
- Déposer :
- les vis (13) de la suspension pendulaire de la boîte de vitesses,
- la suspension pendulaire de la boîte de vitesses.
- Repérer la suspension pendulaire gauche par rapport à la carrosserie.
- Desserrer les écrous (14) du tampon élastique de la suspension pendulaire.
- Déposer :
- les vis (15) et (16) du support pendulaire gauche sur la caisse,
- la vis (17) de la béquille de maintien entre le support du bac à batterie et le support pendulaire gauche,
- le support pendulaire gauche de la caisse équipé du tampon élastique.
REPOSE
I - ÉTAPE DE REPOSE DE LA PIÈCE ÉTUDIÉE
Moteur M9R 700 et 722
Moteur M9R 721

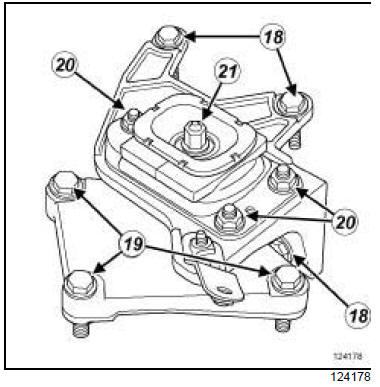

- Reposer :
- le support pendulaire gauche sur la caisse équipé du tampon élastique,
- la vis de la béquille de maintien entre le support du bac à batterie et le support pendulaire gauche,
- les vis (18) du support pendulaire gauche sur la caisse.
- Serrer au couple les vis du support pendulaire gauche sur la caisse (62 N.m).
- Reposer :
- la suspension pendulaire sur la boîte de vitesses,
- les vis (19) de la suspension pendulaire sur la boîte de vitesses,
- Serrer aux couples :
- les écrous du tampon élastique de la suspension pendulaire (62 N.m) (20) ,
- les vis de la suspension pendulaire sur la boîte de vitesses (105 N.m).
- Reposer l'écrou (21) de la suspension pendulaire gauche.
- Serrer au couple l'écrou de la suspension pendulaire gauche (62 N.m).
II - ÉTAPE FINALE
- Déposer l'outil.
- Reposer :
- le boîtier de filtre à air (voir 12A, Mélange carburé, Boîtier de filtre à air : Dépose - Repose)
- la façade avant.
- Visser sans serrer :
- les vis supérieures de la façade avant,
- les vis inférieures de la façade avant.
- Serrer aux couples :
- les vis inférieures de la façade avant (44 N.m) ,
- les vis supérieures de la façade avant (21 N.m).
- Clipper l'écope d'entrée d'air.
- Brancher les tuyaux de lave-vitre.
- Reposer les agrafes.
- Mettre en place le câble d'ouverture de capot avant.
- Brancher les connecteurs de l'unité de servitude moteur.
- Reposer :
- le couvercle de l'unité de servitude moteur,
- les vis du couvercle de l'unité de servitude moteur,
- le bouclier avant (voir Bouclier avant : Dépose - Repose) (MR 371, 55A, Protections extérieures).
- le renfort latéral gauche,
- les vis du renfort latéral gauche.
- Serrer au couple les vis du renfort latéral (21 N.m).
- Reposer :
- l'écran de passage de roue avant gauche (voir Ecran de passage de roue avant : Dépose - Repose) (MR 371, 55A, Protections extérieures),
- la roue avant gauche (voir Roue : Dépose - Repose) (MR 370, 35A, Roues et pneumatiques),
- le protecteur sous moteur,
- le bac à batterie (voir Bac à batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie),
- les protecteurs du moteur.
- Effectuer :
- un réglage des projecteurs au xénon (si le véhicule en est équipé), (voir Projecteurs au xénon : Réglage) (MR 370, 80C, Lampes au xénon),
- un réglage des projecteurs (voir Projecteur halogène : Réglage) (MR 370, 80B, Projecteurs avant).
