RTA Renault Scenic 2: K4M, et sans lampes decharge, et phase documentaire 1 - k4j, et sans lampes decharge, et phase documentaire 1
DÉPOSE
- Déposer la goulotte de remplissage du bocal de lave-vitre lors d'une intervention sur le projecteur halogène droit.
I - LAMPES D'INDICATEUR DE DIRECTION
- Déposer :
- la douille (1) équipée de la lampe en la tournant d'un quart de tour dans le sens antihoraire.
- la lampe de la douille.
- Pour remplacer une lampe d'indicateur de direction, utiliser une lampe PY21W homologuée.
II - LAMPES DE FEUX DE POSITION
- Déposer :

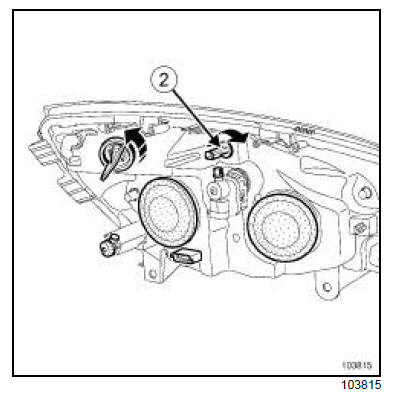

- la douille (2) équipée de la lampe en la tournant un quart de tour dans le sens horaire.
- la lampe de la douille.
- Pour remplacer une lampe de feux de position, utiliser une lampe W5W homologuée.
III - LAMPES DE FEUX DE ROUTE

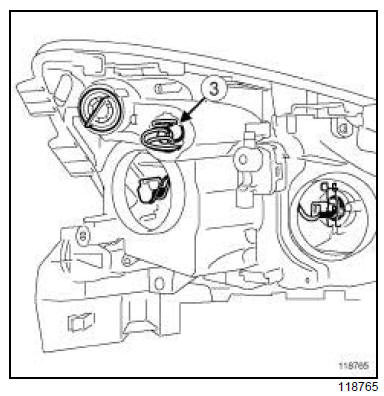

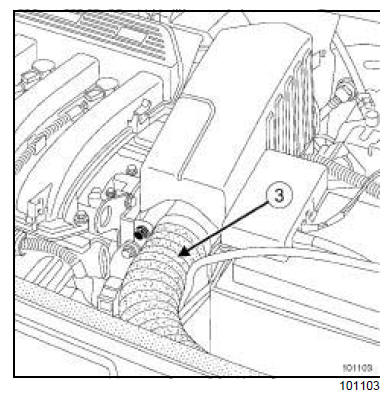

- Déposer le conduit d'air en entrée de boîtier de filtre à air (3) .
- Déposer le cache étanche (4) .
- Tourner la douille d'un quart de tour dans le sens antihoraire.
- Débrancher la lampe.
- Récupérer l'agrafe métalique.
- Pour remplacer une lampe de feux de route, utiliser une lampe H7 homologuée.
IV - LAMPES DE FEUX DE CROISEMENT
- Déposer le cache étanche (5) .
- Déverrouiller l'agrafe en (6) .
- Débrancher la lampe.
- Pour remplacer une lampe de feux de croisement, utiliser une lampe H1 homologuée.
REPOSE
- Reposer les lampes en lieu et place en respectant leur sens de montage.
- Verrouiller les agrafes si nécessaire.
- Clipper les douilles si nécessaire.
- Contrôler la bonne mise en place des lampes et/ou des douilles sur le projecteur halogène.
- Brancher les connecteurs si nécessaire.
- Reposer :
- les caches étanches si nécessaire,
- la goulotte de remplissage du bocal de lave-vitre si nécessaire,
- le conduit d'air en entrée de boîtier de filtre à air.
K9K, et SANS LAMPES DECHARGE, et PHASE DOCUMENTAIRE 2 - F9Q, et SANS LAMPES DECHARGE, et PHASE DOCUMENTAIRE 2 - K4M, et SANS LAMPES DECHARGE, et PHASE DOCUMENTAIRE 2
DÉPOSE
- Déposer la goulotte de remplissage du bocal de lave-vitre lors d'une intervention sur le projecteur halogène droit.
- Déposer la batterie (voir 80A, Batterie, Batterie : Dépose - Repose) lors d'une intervention sur le projecteur halogène gauche.
I - LAMPES D'INDICATEUR DE DIRECTION
- Déposer :

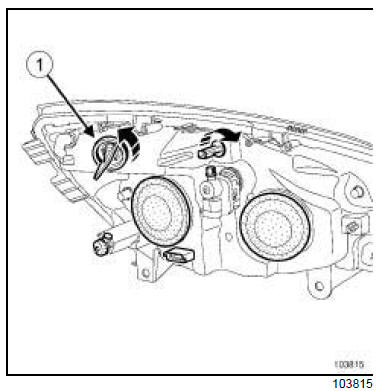

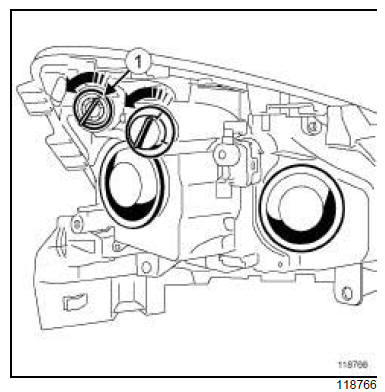

- la douille (1) équipée de la lampe en la tournant d'un quart de tour dans le sens antihoraire.
- la lampe de la douille.
- Pour remplacer une lampe d'indicateur de direction, utiliser une lampe PY21W homologuée.
II - LAMPES DE FEUX DE POSITION

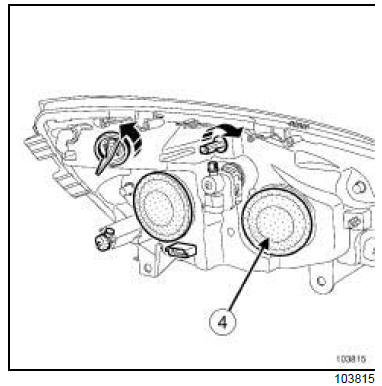

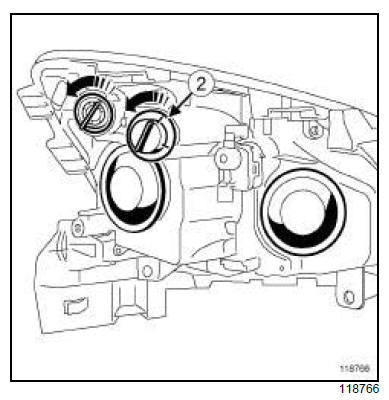

- Déposer le cache étanche (2) en le tournant d'un quart de tour dans le sens antihoraire.
- Déposer :
- la douille (3) équipée de la lampe en la tournant d'un quart de tour dans le sens horaire.
- la lampe de la douille.
- Pour remplacer une lampe de feux de position, utiliser une lampe H6W homologuée.
III - LAMPES DE FEUX DE CROISEMENT

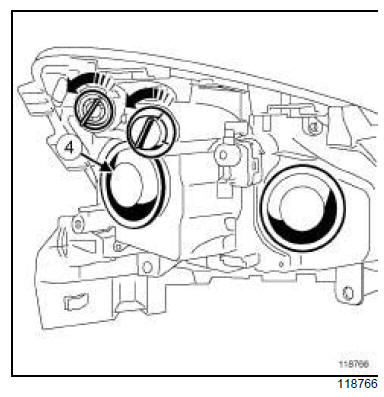

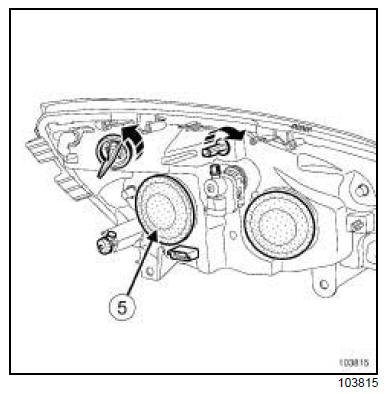

- Déposer le cache étanche (4) .

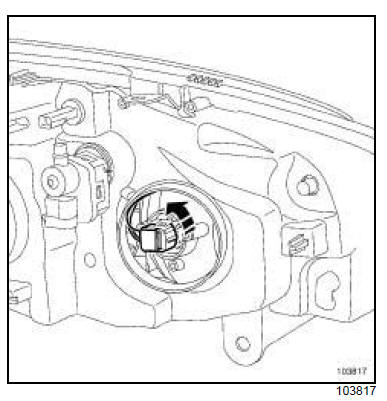

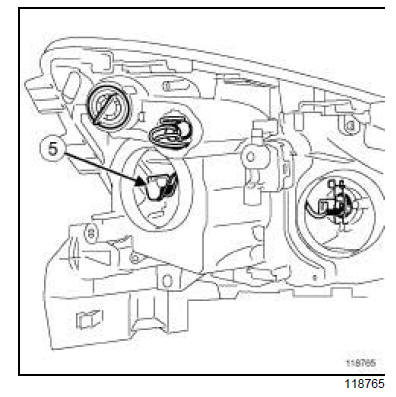

- Tourner la douille (5) d'un quart de tour dans le sens antihoraire.
- Débrancher la lampe.
- Récupérer l'agrafe métalique.
- Pour remplacer une lampe de feux de croisement, utiliser une lampe H7 homologuée.
IV - LAMPE DE FEUX DE ROUTE

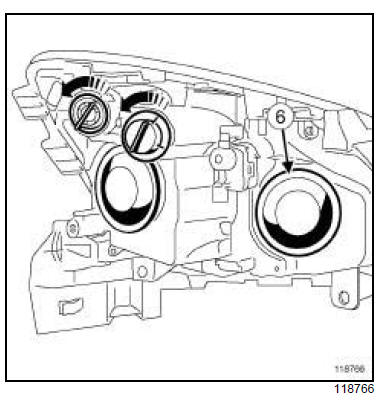

- Déposer le cache étanche (6) .

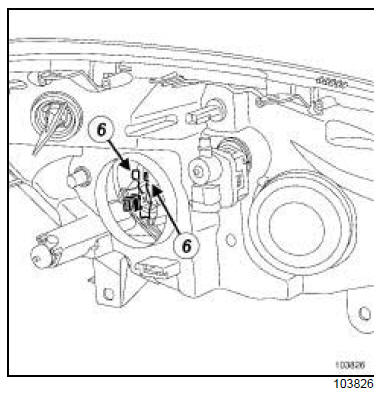

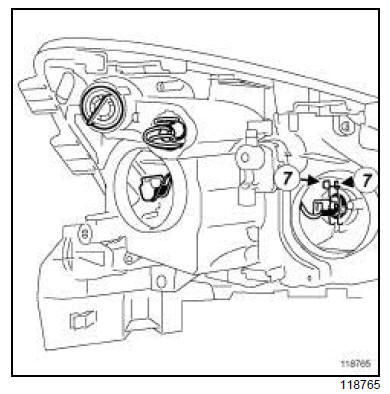

- Déverrouiller l'agrafe en (7) .
- Débrancher la lampe.
- Pour remplacer une lampe de feux de route, utiliser une lampe H1 homologuée.
REPOSE
- Reposer les lampes en lieu et place en respectant leur sens de montage.
- Verrouiller les agrafes si nécessaire.
- Clipper les douilles si nécessaire.
- Contrôler la bonne mise en place des lampes et/ou des douilles sur le projecteur halogène.
- Brancher les connecteurs si nécessaire.
- Reposer les caches étanches si nécessaire.
- Reposer :
- les caches étanches si nécessaire,
- la goulotte de remplissage du bocal de lave-vitre si nécessaire,
- la batterie (voir 80A, Batterie, Batterie : Dépose - Repose) si nécessaire.
