RTA Renault Scenic 2: Conduit de distribution d'air arrière : Dépose - Repose
Matériel indispensable |
outil de diagnostic |
DÉPOSE
I - CONDUIT DE DISTRIBUTION ARRIÈRE GAUCHE
1 - ETAPE DE PREPARATION A LA DEPOSE
- Verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétentionneurs de ceintures de sécurité).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déposer :
- le siège avant gauche (voir Siège avant complet : Dépose - Repose) (MR 371, 75A, Armatures et glissières de sièges avant),
- la garniture de bas de marche avant gauche (voir Garniture de bas de marche avant : Dépose - Repose) (MR 371, 71A, Garnissage intérieur de caisse).
AIDE NAVIG NIVEAU 1, et RADIO NO 05 ou RADIO NO 08 - SANS AIDE NAVIGATION, et RADIO NO 06
- Déposer le changeur CD (voir Changeur de CD : Dépose - Repose) (MR 370, 86A, Radio)
- Ouvrir le tiroir de rangement (1) .
- Déclipper l'encadrement (2) .
- Dégager le tiroir en agissant sur les ergots (3) .
- Déposer l'agrafe (4) à l'aide de la pince à dégrafer.
- Soulever le tapis de sol pour accéder au conduit de distribution d'air arrière gauche.
- Déposer la protection (5) du conduit intermédiaire.
- Déclipper le demi-plancher avant (6) .
2 - ETAPE DE DEPOSE DE LA PIECE ETUDIEE
- Déposer l'agrafe (7) du conduit de distribution arrière gauche.
- Soulever le conduit de distribution arrière gauche (8)
- Extraire le conduit de distribution arrière gauche du conduit de distribution d'air intermédiaire.
II - CONDUIT DE DISTRIBUTION ARRIÈRE DROITE
1 - ETAPE DE PREPARATION A LA DEPOSE
- Verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétentionneurs de ceintures de sécurité).
- Débrancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
RADIO NO 04 ou RADIO NO 09
- Déposer l'ampli-tuner (voir Ampli-tuner : Dépose - Repose) (MR 370, 86A, Radio).
AIDE NAVIG NIVEAU 3 ou AIDE NAVIG NIVEAU 4
- Déposer le calculateur de navigation (voir Calculateur de navigation : Dépose - Repose) (MR 370, 83C, Système télématique embarqué).
AIDE NAVIG NIVEAU 3
- Déposer le boîtier d'interface de navigation (voir Boîtier d'interface de navigation : Dépose - Repose) (MR 370, 83C, Système télématique embarqué).
- Déposer :
- le siège avant droit (voir Siège avant complet : Dépose - Repose) (MR 371, 75A, Armatures et glissières de sièges avant),
- la garniture de bas de marche avant droite (voir Garniture de bas de marche avant : Dépose - Repose) (MR 371, 71A, Garnissage intérieur de caisse).
SANS AIDE NAVIGATION, et VEHICULE SANS RADIO
- Ouvrir le tiroir de rangement (9) .
- Déclipper l'encadrement (10) .

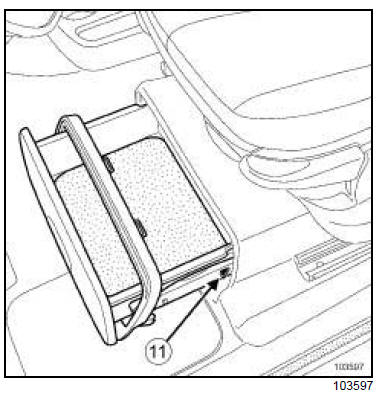

- Dégager le tiroir en agissant sur les ergots (11) .
- Déposer l'agrafe (12) à l'aide de la pince à dégrafer.
- Soulever le tapis de sol pour accéder au conduit de distribution d'air arrière droite.
- Déclipper le demi-plancher avant (13) .
2 - ETAPE DE DEPOSE DE LA PIECE ETUDIEE
- Déposer l'agrafe (14) du conduit de distribution arrière droite.
- Soulever le conduit de distribution arrière droite (15)
- Extraire le conduit de distribution arrière droite du conduit de distribution d'air intermédiaire.
REPOSE
I - CONDUIT DE DISTRIBUTION ARRIÈRE GAUCHE
1 - ETAPE DE REPOSE DE LA PIECE ETUDIEE
- Mettre en place le conduit de distribution arrière gauche du conduit de distribution d'air intermédiaire.
- Reposer l'agrafe du conduit de distribution arrière gauche.
2 - ETAPE FINALE
- Clipper le demi-plancher avant.
- Reposer la protection du conduit intermédiaire.
- Mettre en place le tapis de sol.
- Reposer l'agrafe du tapis de sol.
- Engager le tiroir en agissant sur les ergots.
- Clipper l'encadrement.
- Fermer le tiroir de rangement.
- Reposer :
- la garniture de bas de marche avant gauche (voir Garniture de bas de marche avant : Dépose - Repose) (MR 371, 71A, Garnissage intérieur de caisse),
- le siège avant gauche (voir Siège avant complet : Dépose - Repose) (MR 371, 75A, Armatures et glissières de sièges avant).
AIDE NAVIG NIVEAU 1, et RADIO NO 05 ou RADIO NO 08 - SANS AIDE NAVIGATION, et RADIO NO 06
- Reposer le changeur CD (voir Changeur de CD : Dépose - Repose) (MR 370, 86A, Radio).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déverrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétentionneurs de ceintures de sécurité).
II - CONDUIT DE DISTRIBUTION ARRIÈRE DROITE
1 - ETAPE DE REPOSE DE LA PIECE ETUDIEE
- Mettre en place le conduit de distribution arrière droite du conduit de distribution d'air intermédiaire.
- Reposer l'agrafe du conduit de distribution arrière droite.
2 - ETAPE FINALE
- Clipper le demi-plancher avant.
- Reposer la protection du conduit intermédiaire.
- Mettre en place le tapis de sol.
- Reposer l'agrafe du tapis de sol.
- Engager le tiroir en agissant sur les ergots.
- Clipper l'encadrement.
- Fermer le tiroir de rangement.
AIDE NAVIG NIVEAU 3
- Reposer le boîtier d'interface de navigation (voir Boîtier d'interface de navigation : Dépose - Repose) (MR 370, 83C, Système télématique embarqué).
AIDE NAVIG NIVEAU 3
- Reposer le calculateur de navigation (voir Calculateur de navigation : Dépose - Repose) (MR 370, 83C, Système télématique embarqué).
RADIO NO 04 ou RADIO NO 09
- Reposer l'ampli-tuner (voir Ampli-tuner : Dépose - Repose) (MR 370, 86A, Radio).
- Reposer :
- la garniture de bas de marche avant droite (voir Garniture de bas de marche avant : Dépose - Repose) (MR 371, 71A, Garnissage intérieur de caisse),
- le siège avant droit (voir Siège avant complet : Dépose - Repose) (MR 371, 75A, Armatures et glissières de sièges avant).
- Brancher la batterie (voir Batterie : Dépose - Repose) (MR 370, 80A, Batterie).
- Déverrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic (voir Diagnostic - Remplacement des organes) (MR 372, 88C, Airbag et prétentionneurs de ceintures de sécurité).
Conduit de distribution d'air intermédiaire : Dépose - Repose
