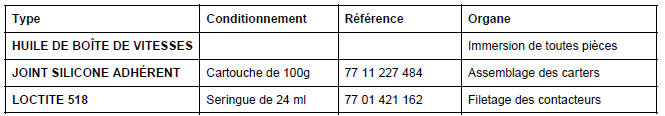

RTA Renault Scenic 2: Boîte de vitesses mécanique : Pièces et ingrédients pour la réparation
M9R, et 700, et PK4
Pièces à remplacer systématiquement lorsqu'elles ont été déposées :
- les anneaux d'arrêts,
- les joints de sorties de différentiel,
- le joint de sortie d'arbre primaire,
- les goupilles,
- la butée hydraulique.

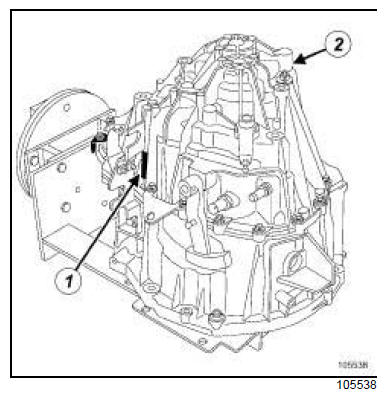

Identification
M9R, et 700, et PK4
- Etiquette d'identification
- Gravage d'identification
Boîte de vitesses mécanique : Caractéristiques
Etagements boîte de vitesses PK4
Huile de boîte de vitesses mécanique : Caractéristiques
Pour les caractéristiques d'huile des boîtes de vitesses mécanique, (voir 21A, Boîte de vitesses mécanique, Huile de boîte de vitesses mécanique : Caractéristiques) (NT 6012A, 04A, Lubrefiants).
Lubrifiants
JH3 ou JR5 ou ND0, et CHASSIS LONG ou CHASSIS STANDARD
Capacité (en litres)
I - QUALITÉ, VISCOSITÉ
CHASSIS STANDARD
TRANSELF TRJ 75 W80 à commander chez ELF.
JH3 ou ...
